Concrete Panel Coating Method コンクリートパネル
被覆工法

鉄筋コンクリートと鋼材が頑強に一体化することで鋼材を防食する工法です。
複数本の水中スタッドジベルを鋼管杭や鋼矢板に溶接した後、
ジベル頭部に縦横の鉄筋と型枠を取り付け、最後に型枠内部に水中コンクリートを打設し養生します。

Features コンクリートパネル工法
特徴

  • 型枠は使用せず、コンクリートパネルを型枠として使用し施工するものであり、脱型の工程がないため、工期短縮が可能となる。
  • コンクリート表面の施工ムラがないため、仕上がり面が美しくできる。
  • パネル内部にモルタルを充填するので、コンクリートの有するアルカリ性で鋼材表面に綿密な皮膜形態を形成し腐食を防止する。
  • パネル表面は様々なデザインを取り揃えており、周辺地域の景観に合わせることができる。
  • 施工性は対象護岸の状況により大きく変わるため、計画時は綿密な現地調査が必要となる。

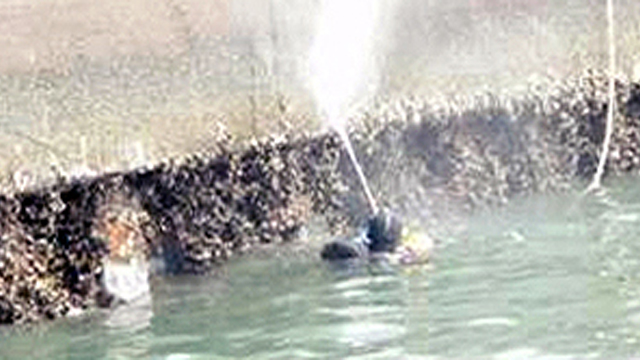

Outline コンクリートパネル工法
作業概略

method 01

Weld strength 溶接部強度

スタッド溶接は、スタッド軸部全断面積が完全に融合される溶接方法なので、継手効率は100%であります。
したがってスタッド材料を試験用鋼板に溶接し、引張り試験等を実施した場合、溶接部ではなくスタッド軸部で破断します。
溶接部強度
スタッド溶接

method 02

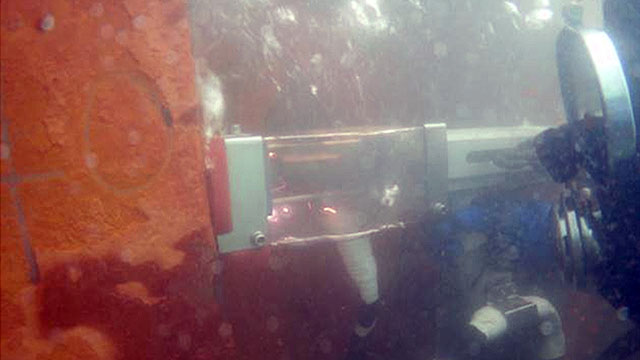

Stud Welding スタッド溶接

ブラケットを取付け、通し材、底板、底型枠を設置する。

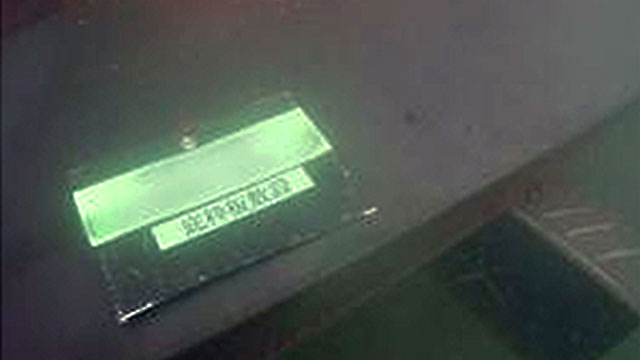

method 03

Shoring Assembly 支保工組立

ブラケットを取付け、通し材、底板、底型枠を設置する。
支保工組立
コンクリートパネル設置

method 04

Concrete Panel Installation コンクリート
パネル設置

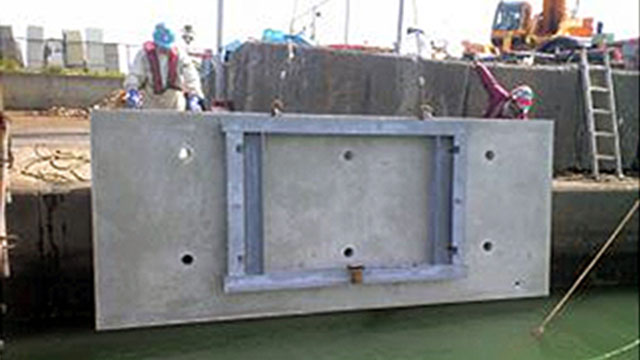

コンクリートパネルをクレーンで吊り込み、ジャッキ、レバーブロック等で寄せ、仮止めする。

method 05

Concrete Placement コンクリート打設

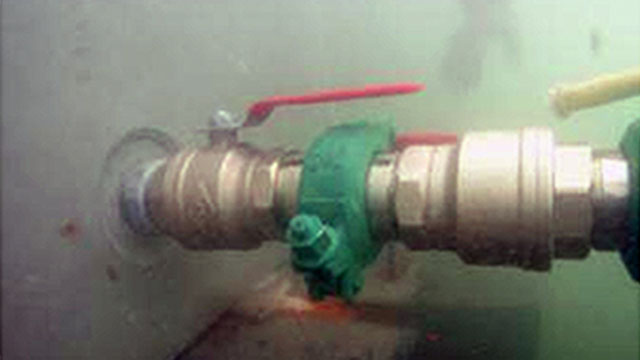

パネルモルタル注入口にモルタル注入ホース接続用継手を取り付け、注入口より打設する。
コンクリート打設
端部処理工

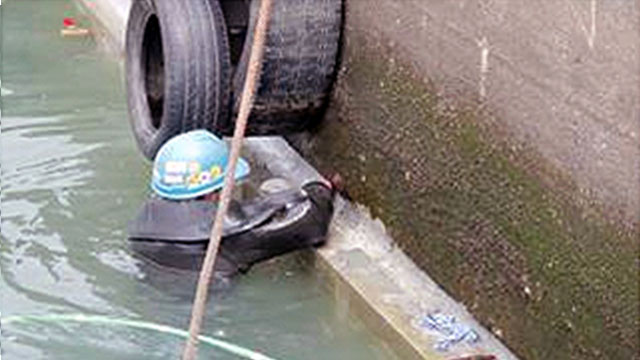

method 06

Edge Processing 端部処理工

上部工下端とパネル上端の隙間をモルタル、エポキシパテ等で補修する。

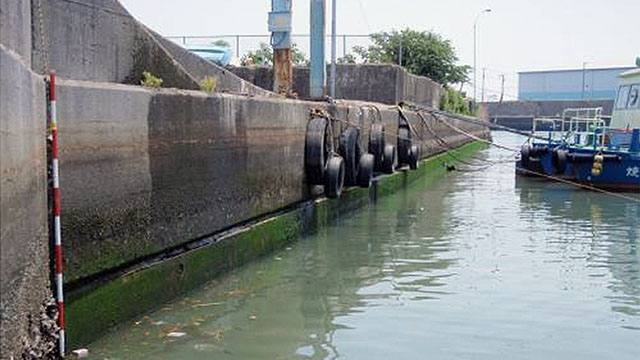

method 07

Complete 完成

完成
